L型滤筒式除尘器
　　L型滤筒式除尘器采用了折叠滤筒式结构形式，滤料采用微孔薄膜复合滤料，因而具有独特的技术性能及运行可靠等优点，适合物料回收除尘及空气过滤之用。
　　1、主要特点
　　① L系列滤筒除尘器，由单元体（箱体）1～8只组成，可根据具体要求灵活地任意组合，单元体本身就是一台完整的除尘器，可以单独使用。
　　② L系列滤筒除尘器配备有多种规格（过滤面积）和不同滤料，适用于不同粉尘性质、温度、含尘浓度0.5～5.0g/m3的气体除尘或空气过滤，除尘效率达99.99%。
　　③ L系列滤筒除尘器配备有多种安装结构形式，可根据实际情况选用。
　　④ 滤料采用微孔薄膜复合滤料，实现了表面过滤，清灰容易，阻力小，具有运行稳定性及技术可靠性。
　　2、工作原理
　　除尘器一般为负压运行，含尘气体由进风口进入箱体，在滤筒内负压的作用下，气体从筒外透过滤料进入简内，气体中的粉尘被过滤在滤料表面，于净气体进入清洁室从出风口排出。当粉尘在滤料表面上越积越多，阻力越来越大，达到设定值时（也可时间设定），脉冲阀打开，压缩空气直接吹向滤筒中心，对滤筒进行顺序脉冲清灰，恢复低阻运行。
　　3、滤筒的规格性能
　　滤筒的规格性能见表。
滤筒规格及参数
外形尺寸(外径×高)/mm
ф350×660(LW型)或1000(LL型)
折数/折
88
130
150
200
过滤面积/(m3/只)
高660
5.8
8.5
9.9
13
高1000
8.8
13
15
20
处理风量/(m2/h)
高600
210
308
356
475
高1000
316
468
540
720
适用含尘浓度/(g/m3)
＜5.0
＜3.0
1.0
0.5
注：处理风量为在过滤风速0.6m/min情况下。

　　4、除尘器单室性能参数
　　滤筒在除尘室的布置方式为卧式布置时性能见表13—20，立式布置时性能见表13—21。
表13—20　LW型单元体性能参数
性能
四列
三例
△滤筒数n/只
16
12
△处理风量/(m3/h)
3300～9000
2500～6800
过滤风速/(m/min)
0.4～0.7
0.4～0.7
含尘浓度/(g/m3)
0.2～2
0.2～2
设备阻力/Pa
700～1000
700～1000
除尘效率/%
99.99
99.99
△喷吹耗气量/(m3/h)
0.6～1.0
0.45～0.7
注：1、组合体时带“△”的参数，乘以n即可。
　　2、每单元体横向为双排，滤筒为2只串联。
　　3、压缩空气压力为0.5～0.7MPa。

　　5、除尘器外形尺寸。

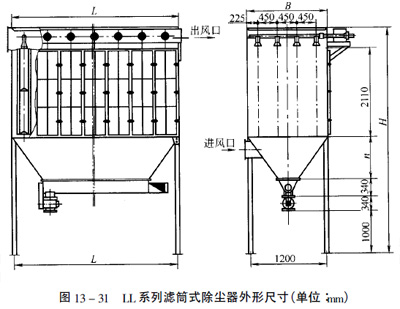

　　LL系列滤筒除尘器主要外形尺寸及安装尺寸见图13—31和表13—22。
LL系列滤筒式除尘器外形尺寸
性能 排列数量
单排筒数 m 只 3只 4只 5只
箱体室数 n 4～10 4～10 4～10
箱体室数 L=20+550n/mm
箱体宽度 B=40+450n/mm
螺旋输送机长度（内口）L/mm 500n—920 500n—1370 500n—1820
灰斗高度 h/mm 750 1100 1500
进风口中心位置 b/mm
280 300 350
出风口高度 A/mm 4790 5140 5540
除尘器总高 H/mm 5040 5390 5790
