一、相关简介

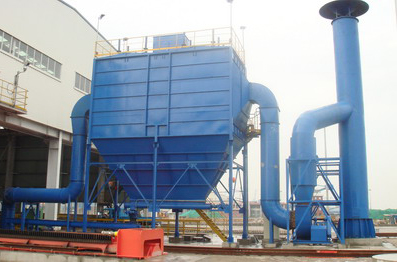

CNMC型逆流脉冲反吹袋式除尘器，是引进国外新设备，新技术，通过消化改进的一种新型高效率的脉冲袋式除尘器。它具有处理风量大，净化效率高、占地面积小、滤袋磨损小、使用寿命长、更换滤袋简单、维护方便等优点。清灰采用脉冲式逆流反吹清灰，其电气控制采用顺序控制器，性能可靠，可广泛适用于冶金、化工、机械、有色铸造、矿山、沥青混凝土行业、水泥、电力、碳黑、粮食加工等工矿企业常温、高温含尘气体的净化回收利用等方面的O新设备，该设备近年来已在我国各省、市大量推广应用，并替代进口，深受用户欢迎。
二、设备特点
1、该设备采用脉冲反吹清灰方式，是当前我国清灰效果O好的一种，该设备上箱体分隔成十八个互不相通的小室，并与一个长文氏管相通，利用程控脉冲而达到清灰目的，在结构上取消了喷吹管和滤袋上端的小文氏管，结构简单，操作和维护方便。
2、与O其它除尘器比较，该设备具有处理风量大，系统阻力小的特点，适用范围广。（常温、高温含尘浓度＜60g/m3混合气体的净化回收处理）
3、分隔上中箱体的花板边压制成一定锥形孔，使之与滤袋形成光滑面的接触，密封性好，减少孔边与滤袋的磨损。
4、结构简单合理，占地面积小，可安装在室内外。用户可根据其生产工艺、处理风量大小，自选型号或并联组合，并可根据需要提供碳钢或不锈钢材质除尘器。
三、工作原理
含尘气体从进风口进入袋滤器，经滤袋外表面进行过滤，净化的气体从滤袋内部流向上部各小室，并通过长文氏管从出风口排出。吸附在滤袋外表面上的粉尘，当达到一定的数值时，由程序控制定时进行脉冲喷吹，即高压空气喷向长文氏管的同时将已净化的气体反吹向滤袋内，形成较大的压差，将粉尘清扫下来，而达到清灰目的，并使整个设备及系统阻力保持稳定，反吹下来的粉尘落到下箱体底部由螺旋输送机排出回收。
|
| 三、主要技术参数 |
|
|
序号 |
名称 |
单位 |
型号 |
|
CNMC-10/90 |
CNMC-14/126 |
CNMC-26/260 |
CNMC-30/300 |
CNMC-36/360 |
|
1 |
处理风量 |
m3/h |
10000 |
19100 |
38000 |
46000 |
55000 |
|
2 |
过滤面积 |
m2 |
153 |
214 |
422 |
510 |
612 |
|
3 |
过滤风速 |
m/min |
1.0-2 |
|
4 |
滤袋规格 |
mm |
Φ200-2700 |
|
5 |
滤袋材质 |
|
高温针刺毡 |
|
6 |
处理气体温度 |
℃ |
高温＜260 |
|
7 |
滤袋数量 |
条 |
90 |
126 |
260 |
300 |
360 |
|
8 |
电磁阀数量 |
个 |
10 |
14 |
26 |
30 |
36 |
|
9 |
脉冲控制仪 |
台 |
1 |
1 |
1 |
1 |
1 |
|
10 |
入口含尘浓度 |
g/m3 |
＜60 |
|
11 |
除尘效率 |
% |
99.8 |
|
12 |
设备阻力 |
mmH2O |
120-150 |
|
13 |
设备耐压 |
mmH2O |
±400 |
|
14 |
压缩空气耗量 |
m3/min |
0.96 |
1.34 |
1.60 |
1.80 |
2.20 |
|
15 |
喷吹周期 |
min |
60 |
60 |
90 |
90 |
90 |
|
16 |
压缩空气压力 |
kg/cm2 |
3-5 |
|
17 |
配沥青拌合机 |
t/h |
15 |
30 |
80 |
120 |
160 |
|
18 |
电机功率 |
kw |
3 |
3 |
4 |
4 |
5 |
|
19 |
外形尺寸
（长×宽×高） |
mm |
2800×2875
×7392 |
3800×2875
×7392 |
6700×3300
×7000 |
7700×3300
×7000 |
9200×3300
×7000 |
|
20 |
设备总重量 |
T |
5.4 |
7.5 |
16.2 |
18.6 |
22 | |
说明:本表提供的技术参数是沥清混凝土搅拌机烟气治理的工况下确定的，其它的行业选用应根据粉尘性质予以修正。
我公司还可以根据用户不同烟气处理量和安装位置空间情况另行设计制造特殊的除尘器及除尘系统。 |
