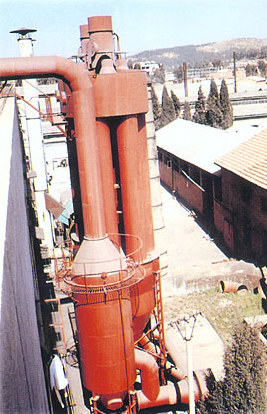

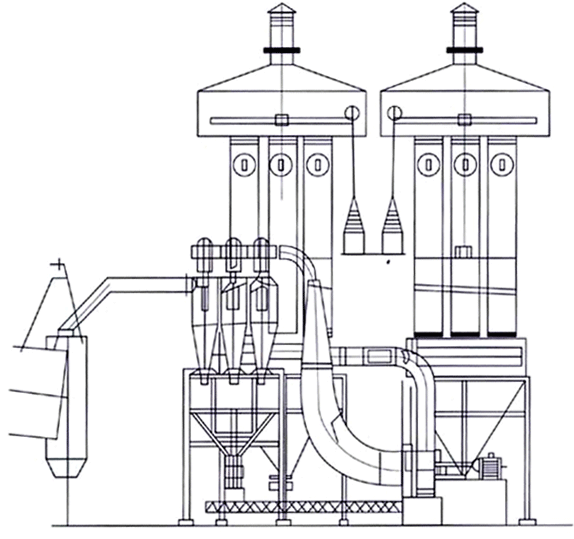

CJHA、CJHB型烘干机专用高压静电除尘器

一、简介

　　 CDLG（H）型和CDPK（H）-10/2型电除尘器，是专为水泥厂回转式烘干机配套的高效除尘设备。CDLG（H）-700/12型通过浙江省省级鉴定。CDPK（H）-10/2型通过O建筑材料工作局“防尘防毒技措项目”验收。CJHA.CJHB系CDLG（H）型的第二代、第三代产品。在结构和性能上又有很大的改进和提高。采用了宽间距，O各国一致指定和公认宽间距电除尘器是O先进，距有发展前途的除尘器。回转烘干机专用宽间距电除尘器技术性能。目前，这些产品已在全国各水泥厂推广使用，获得用户好评。

二、技术性能
技术参数/电除尘器型式

CJHA1-2.31/6

CJHB1-2.31/6

CJHA2-4.62/12

CHJB2-4.62/12

CJHA3-6.04/12

CJHB3-6.04/12

CJHA4-6.93/18

CJHB4-6.93/18

电场有效断面积m2

2.31

2×2.31=4.62

2×3.20=6.40

2×3.47=6.94

电场尺寸(长×宽×高)(mm)

3946×2420×17589

7306×2120×17589

7606×2650×17615

8628×4450×17815

处理气体量(m3/h)

10500

21000

26000

34000

电场风速m/S

1.27

1.27

1.2

1.35

气体在电场停
留时间S

5.54

6.46

7.07

6.03

通 道 宽
(一电场/二电场)(mm)

700

700/700

800/800

700/700

通 道 数(一电场/二电场)个

6

6/6

6/6

9/9

总有效收尘面积(m2)

79.2

158.4

181

237.6

电晕极型式每排根数

芒刺×1

芒刺×1

芒刺×1

芒刺×1

每电场电晕线有效长度

37.2

2×37.2

2×42.9

2×55.8

允许O高含尘浓度(mg/m3nd)

30

30

30

30

出口排放浓度(mg/m3nd)

<150

<150

<150

<150

设计除尘效率(%)

99.7

99.7

99.7

99.7

所配高压供电机组(一电场/二电场)

CK型或GJX型-

CK型或GJX型-

CK型或GJX型-

CK型或GJX型-

电压×电流(KV×mA)(台)

100×20 1

100×20/100×200 2

120×30/120×30 2

120×30/120×30 2

振打电机型号 (台)

B-0.5 0.5KW
2800次/分 2

B-0.5 0.5KW
2800次/分 4

B-0.5 0.5KW
2800次/分 2

B-0.5 0.5KW
2800次/分 2

卸灰阀尺寸(mm)及传动 (台)

300×300JTC561 1

300×300JTC561 2

300×300YCJ561 2

300×300YCJ561 2

热风清扫装置通风机型式

T4-72
NO3A0.75KW
850—1580m3/h
1450r/m 1

14-72 NO
3A0.75KW
850—1580m3/h
1450rm 2

14-72 NO 3A
0.75KW
850-1580m3/h
1450r/m 2

14-72 NO 3A
0.75KW850—1580m3
/h 1450r/m 2

电阻加热器型式 (个)

SRQ4-220V
1.2KW 2

SRQ4-220V
1.2KW 4

SRQ4-220V
1.2KW 8

SRQ4-220V
1.2KW 8

设备总重量 (吨)

9.85

19.85

20.83

28.19

备 注

适用于Ф15×12m烘干机(烘粘土、矿渣、铁粉、煤粉等)

适用于Ф2.2×12m烘干机(烘干物料同左等)

适用于Ф2.2×14m烘干机(烘干物料同左)

适用于Ф2.4×18m或Ф2.8×18m烘干机(烘干物料同左)
