一、概述
YJD、XLD系列卸料器，又名卸料阀、卸灰阀，本装置是除尘设备，输送、排灰、关风和其它设备给料的主要设备，适用于将压力状态下的粉尘或颗粒状物连续地、顺利地排入大气，是气力输送和通风除尘网路中的一种重要设备。其主要工作件是旋转的叶轮，既起着输送物料的作用，又担负密封作用。广泛用于粮食、食品、饲料、油脂、化工、储运及其它工业中的气力输送或通风除尘网路卸料器之排料、排尘。
二、结构

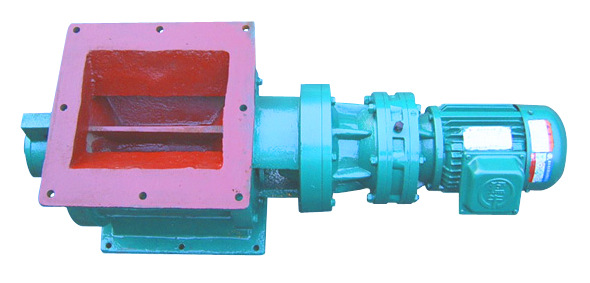

YJD、XLD系列卸料装置分三部分，电机、齿差行星减速机（Y）或摆线针轮减速机（X）与转龙式卸灰阀，有四个系列，48种规格。进出口法兰方形的为
A型，圆形的为
B型。
三、特点
（1）通过采用行星转动原理，输入输出在同一轴线上，而且有与电机直联一体的独特性，因而结构紧凑造型美观新颖、体积小、重量轻。
（2）运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。
（3）轴承、齿箱、远离阀体、避免高温灰尘的影响，前后端盖密封性能好，防止灰尘外泄，延长机动件、润滑系统的使用寿命。
（4）本机具有过载能力强，耐冲击惯性力矩小，适用于起动频繁和反正转。
（5）用户如需特种规格，电机、链轮传动等卸料器，可与本厂联系，均可制做。
| A型外形安装尺寸表 (mm) |
| 型号 |
A |
B |
C |
E |
F |
M |
H |
h |
n-φ |
| YJD02型 |
240 |
200 |
150 |
650 |
420 |
122.5 |
225 |
12 |
8-9 |
| YJD04型 |
260 |
230 |
180 |
758 |
526 |
140 |
280 |
15 |
8-11 |
| YJD06型 |
280 |
250 |
200 |
778 |
536 |
150 |
300 |
15 |
8-11 |
| YJD08型 |
300 |
270 |
220 |
798 |
546 |
160 |
320 |
18 |
8-11 |
| YJD10型 |
320 |
290 |
240 |
880 |
628 |
170 |
340 |
18 |
8-13 |
| YJD12型 |
340 |
310 |
260 |
900 |
638 |
180 |
360 |
18 |
8-13 |
| YJD14型 |
360 |
330 |
280 |
920 |
648 |
190 |
380 |
20 |
8-17 |
| YJD16型 |
380 |
350 |
300 |
960 |
678 |
200 |
400 |
20 |
8-17 |
| YJD18型 |
400 |
370 |
320 |
980 |
688 |
220 |
440 |
22 |
8-17 |
| YJD20型 |
420 |
390 |
340 |
1000 |
698 |
230 |
460 |
22 |
8-17 |
| YJD26型 |
480 |
450 |
400 |
1150 |
740 |
260 |
520 |
24 |
8-17 |
| YJD30型 |
600 |
520 |
440 |
1190 |
755 |
300 |
600 |
24 |
12-17 |
B 型外形及按装尺寸表 mm
|
型号 |
Ø A |
Ø B |
Ø C |
E |
F |
M |
H |
h |
Ø |
|
YJD02型 |
250 |
210 |
150 |
650 |
420 |
122.5 |
225 |
12 |
9 |
|
YJD04型 |
280 |
240 |
180 |
758 |
526 |
140 |
280 |
15 |
11 |
|
YJD06型 |
300 |
260 |
200 |
778 |
536 |
150 |
300 |
15 |
11 |
|
YJD08型 |
320 |
280 |
220 |
798 |
546 |
160 |
320 |
18 |
11 |
|
YJD10型 |
340 |
300 |
240 |
880 |
628 |
170 |
340 |
18 |
13 |
|
YJD12型 |
360 |
320 |
260 |
900 |
638 |
180 |
360 |
18 |
13 |
|
YJD14型 |
380 |
340 |
280 |
920 |
648 |
190 |
380 |
20 |
17 |
|
YJD16型 |
400 |
360 |
300 |
960 |
678 |
200 |
400 |
20 |
17 |
|
YJD18型 |
420 |
380 |
320 |
980 |
688 |
220 |
440 |
22 |
17 |
|
YJD20型 |
440 |
400 |
340 |
1000 |
698 |
230 |
460 |
22 |
17 |
|
YJD26型 |
500 |
460 |
400 |
1150 |
740 |
260 |
520 |
24 |
17 |
|
YJD30型 |
540 |
500 |
440 |
1190 |
755 |
280 |
560 |
24 |
17 | |
星型卸料器技术参数
|
|
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
| 卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
| r/min |
Z型 |
33 也可按用户要求订作 |
| 工作温度℃ |
T≤80℃ |
| 物料 |
粉状，颗粒状 |
电
机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100
L1-4 |
Y100
L1-4 |
| KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
| r/min |
1390 |
1400 |
1430 |
| 重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 | |
